機械密封HM121系列
機械密封|HM121系列機械密封|機械密封件|研磨機機械密封|機封件|膠體泵機械密封|泵用機械密封|釜用機械密封
本系列適用與污水
、油類及一般弱腐蝕介質
，靜環有石墨環、硬質環
、碳化硅環
。如果使用在較強的腐蝕介質，可以改○型川為四氟Ｖ型川
。
本系列機械密封是 120系列改進型
本系列機械密封是 120系列改進型
，改動環為○型川調節型，利用彈簧座上的兩只銷釘套在葉輪上的傳動
，是密封的左右旋得以控制
，可以任意旋向，可以采用圖示中的靜環尺寸，安裝更簡單。

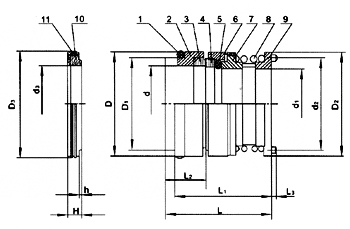

7、傳動套 8、彈簧 9、彈簧座 10、靜喚橡膠座 11、石墨靜環或碳化硅靜環
1、靜環○型圈 2
7、傳動套 8、彈簧 9、彈簧座 10、靜喚橡膠座 11、石墨靜環或碳化硅靜環
| 型號 | d | d1 | d2 | D | D1 | D2 | L | L1 | L2 | L3 | D3 | d3 | H | h |
| 121-25 | 26.5 | 25 | 32 | 40 | 34 | 39 | 47 | 40 | 19 | 4 | 40 | 26.5 | 7 | 1.5 |
| 121-30 | 31.5 | 30 | 37 | 45 | 39 | 44 | 50 | 43 | 19 | 4 | 45 | 31.5 | 7 | 1.5 |
| 121-35 | 36.5 | 35 | 42 | 50 | 44 | 49 | 53 | 40 | 20 | 4 | 50 | 36.5 | 7 | 1.5 |
| 121-40 | 41.5 | 40 | 48 | 58 | 51 | 57 | 57 | 50 | 20 | 4 | 58 | 41.6 | 8.5 | 1.5 |
| 121-45 | 46.5 | 45 | 53 | 63 | 56 | 62 | 61 | 54 | 20 | 4 | 63 | 46.5 | 8.5 | 1.5 |
| 121-50 | 51.5 | 50 | 59 | 70 | 62 | 68 | 63 | 55 | 20 | 4 | 70 | 51.5 | 9.5 | 1.5 |
| 121-55 | 56.5 | 55 | 64 | 75 | 67 | 73 | 64 | 57 | 22 | 4 | 75 | 56.5 | 9.5 | 1.5 |
| 121-60 | 61.5 | 60 | 69 | 80 | 72 | 78 | 65 | 58 | 22 | 4 | 80 | 61.5 | 10 | 2 |
| 121-65 | 66.5 | 65 | 74 | 85 | 77 | 83 | 67 | 60 | 23 | 4 | 85 | 66.5 | 10 | 2 |
| 121-70 | 71.5 | 70 | 80 | 92 | 83 | 90 | 70 | 63 | 25 | 4 | 92 | 71.5 | 12 | 2 |
| 121-75 | 76.5 | 75 | 85 | 97 | 88 | 95 | 72 | 65 | 25 | 4 | 97 | 76.5 | 12 | 2 |
| 121-80 | 81.5 | 80 | 92 | 105 | 95 | 105 | 72 | 65 | 25 | 4 | 105 | 81.5 | 12 | 2 |
|
注：靜環可以采用上邊總圖中的餓形式 ，切安裝長度應為 L 尺寸減 L2尺寸 加超 H尺寸 等于總長 。
|
||||||||||||||
安裝和使用說明
機械密封的正確安裝和使用，是保證長期穩定安全可靠的關鍵
，安裝使用不當會造成密封性能不良
、壽命縮短或密封失效的后果。下面簡單介紹安裝和使用注意事項供參考：
一
一
、檢查：安裝機械密封相關部位的尺寸精度
、幾何精度和相互關系是否符合要求。
1
1
、與機械密封所配軸和靜環座的尺寸公差

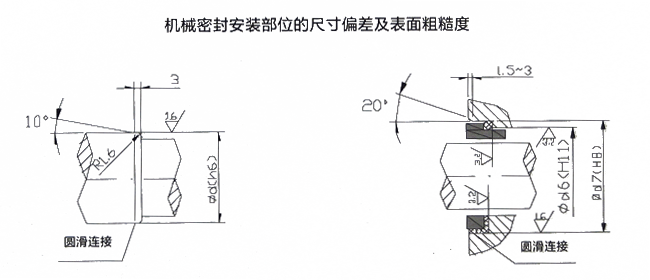

、表面粗糙度和倒角過渡形狀見下圖;
2、軸的徑向跳動應≤0.04mm
2、軸的徑向跳動應≤0.04mm
，軸向竄動≤0.3mm;
3
3
、密封腔和壓蓋結合定位端面對軸中心線垂直度≤0.04mm；
4
4
、檢查密封腔與壓蓋裝配位軸向和徑向尺寸是否正確
。
二、安裝：
1
