機械密封HSB1-1系列
機械密封|HSB1-1系列機械密封|機械密封件|研磨機機械密封|機封件|研磨泵機械密封-機封-轉子泵機械密封|膠體磨機械密封|泵用機械密封|釜用機械密封
結構特點：
內裝
結構尺寸可與DSB1型密封互換，在200℃以下可替代使用。
適用范圍：
壓力：≤4MPa
溫度：-40~200℃
線速度：≤40m/s
用途：用于化工
。

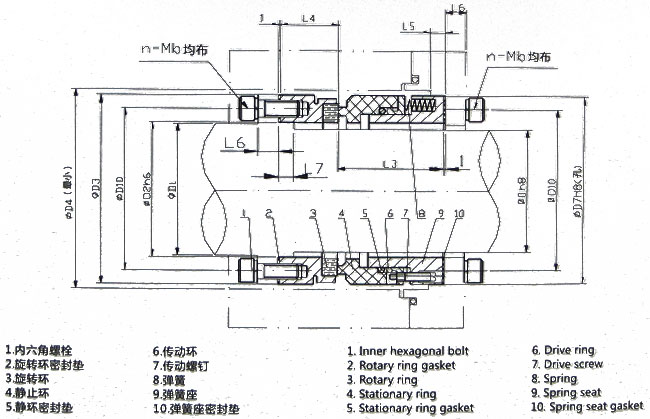

| 型號 Model |
D1
|
D
|
D2
|
D3
|
D4
|
D7
|
D10
|
L3
|
L4
|
L5
|
L6
|
L7
|
n-Mb
|
| HSB1-1-30 |
30
|
27
|
32.5
|
47
|
49
|
47
|
40
|
30
|
18
|
5
|
6
|
5
|
8-M4
|
| HSB1-1-35 |
35
|
31.5
|
36
|
51
|
53
|
51
|
44
|
30
|
20
|
5
|
6
|
5
|
8-M4
|
| HSB1-1-40 |
40
|
37
|
41.5
|
62
|
65
|
62
|
52
|
40
|
25
|
5
|
8
|
6
|
6-M6
|
| HSB1-1-45 |
45
|
41.5
|
46.5
|
67
|
70
|
67
|
56
|
45(52)
|
25
|
5
|
8
|
6
|
6-M6
|
| HSB1-1-50 |
50
|
46.5
|
51.5
|
72
|
75
|
72
|
62
|
45(52)
|
25
|
5
|
8
|
6
|
6-M6
|
| HSB1-1-55 |
55
|
51.5
|
56.5
|
78
|
80
|
78
|
67
|
45(55)
|
30
|
5
|
8
|
6
|
6-M6
|
| HSB1-1-60 |
60
|
53
|
61
|
83
|
85
|
83
|
72
|
45(55)
|
30
|
5
|
8
|
6
|
6-M6
|
| HSB1-1-65 |
65
|
58.5
|
66
|
88
|
90
|
88
|
76
|
45(55)
|
30
|
5
|
10
|
6
|
6-M6
|
| HSB1-1-70 |
70
|
67
|
72.5
|
97
|
100
|
97
|
84
|
45(55)
|
30
|
8
|
10
|
6
|
6-M6
|
| HSB1-1-75 |
75
|
73
|
77.5
|
98
|
100
|
98
|
88
|
50
|
30
|
8
|
10
|
6
|
6-M6
|
| HSB1-1-80 |
80
|
73.5
|
79.5
|
103
|
105
|
103
|
91
|
50
|
30
|
8
|
10
|
6
|
6-M6
|
| HSB1-1-85 |
85
|
78
|
85.5
|
108
|
110
|
108
|
97
|
50
|
30
|
8
|
10
|
6
|
6-M6
|
| HSB1-1-90 |
90
|
86
|
92.5
|
115
|
118
|
115
|
103
|
50(58)
|
30
|
10
|
10
|
6
|
6-M6
|
| HSB1-1-95 |
95
|
90
|
97.5
|
121
|
124
|
121
|
110
|
50
|
30
|
10
|
10
|
8
|
8-M6
|
| HSB1-1-100 |
100
|
95
|
102.5
|
124
|
128
|
124
|
113
|
50
|
30
|
10
|
10
|
8
|
8-M6
|
安裝和使用說明
機械密封的正確安裝和使用
，是保證長期穩定安全可靠的關鍵，安裝使用不當會造成密封性能不良
、壽命縮短或密封失效的后果
。下面簡單介紹安裝和使用注意事項供參考：
一、檢查：安裝機械密封相關部位的尺寸精度
一、檢查：安裝機械密封相關部位的尺寸精度
、幾何精度和相互關系是否符合要求
。

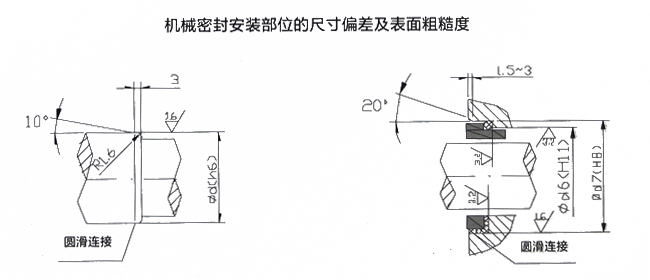

1、與機械密封所配軸和靜環座的尺寸公差
1、與機械密封所配軸和靜環座的尺寸公差
、表面粗糙度和倒角過渡形狀見下圖;
2
2
、軸的徑向跳動應≤0.04mm，軸向竄動≤0.3mm;
3
3
、密封腔和壓蓋結合定位端面對軸中心線垂直度≤0.04mm
；
4、檢查密封腔與壓蓋裝配位軸向和徑向尺寸是否正確
4、檢查密封腔與壓蓋裝配位軸向和徑向尺寸是否正確
。
二
二
、安裝：
1、必須按要求保證裝配尺寸
1、必須按要求保證裝配尺寸
；
2
诸暨市|
娱乐|
德安县|
临泽县|
凭祥市|
嘉善县|
咸阳市|
杭锦后旗|
达拉特旗|
普兰县|
沅江市|
遵化市|
大兴区|
方城县|
青铜峡市|
井研县|
墨竹工卡县|
扬中市|
年辖：市辖区|
读书|
彭州市|
广丰县|
沽源县|
同仁县|
无为县|
秦安县|
定日县|
平陆县|
衡东县|
镇康县|
寻甸|
遂昌县|
彭州市|
当涂县|
乌兰浩特市|
南雄市|
唐山市|
仁化县|
江安县|
盘山县|
东光县|
2
、在整個安裝過程中應保持機械密封和設備密封腔部位的清潔，嚴禁碰擊
、敲打，以免使機械密封磨擦副變形、破損而密封失效；
3、密封部位可涂一層清潔的潤滑液以便順利安裝，乙丙橡膠推薦用肥皂水或硅酯；
4、安裝靜環壓蓋時，擰緊螺栓必須受力均勻，以保證靜環端面與端蓋中心線的垂直，且注意靜環背部的防轉槽應對準防轉銷，但不能相抵觸；
5、安裝與旋向有關的密封時（如并圈彈簧傳動和鉤簧傳動），應注意彈簧旋向是否正確，應使彈簧越旋越緊；
6、安裝旋轉環部分，當依靠擋圈或葉輪或彈簧座與軸固定時，要保證旋轉環部分的工作長度，安裝后用手壓縮旋轉環，應能使旋轉環在軸向靈活移動，并能恢復位；
7、安裝后用手盤動轉軸，檢查是否有輕重感，如果有，需檢查安裝是否正確。
三、使用：
1、正常開車前，需進行靜壓試驗，檢查機械密封端面、密封圈處和密封端處之密封效果
3、密封部位可涂一層清潔的潤滑液以便順利安裝，乙丙橡膠推薦用肥皂水或硅酯；
4、安裝靜環壓蓋時，擰緊螺栓必須受力均勻，以保證靜環端面與端蓋中心線的垂直，且注意靜環背部的防轉槽應對準防轉銷，但不能相抵觸；
5、安裝與旋向有關的密封時（如并圈彈簧傳動和鉤簧傳動），應注意彈簧旋向是否正確，應使彈簧越旋越緊；
6、安裝旋轉環部分，當依靠擋圈或葉輪或彈簧座與軸固定時，要保證旋轉環部分的工作長度，安裝后用手壓縮旋轉環，應能使旋轉環在軸向靈活移動，并能恢復位；
7、安裝后用手盤動轉軸，檢查是否有輕重感，如果有，需檢查安裝是否正確。
三、使用：
1、正常開車前，需進行靜壓試驗，檢查機械密封端面、密封圈處和密封端處之密封效果
，如有問題，逐個檢查解決
。
2、正常使用前，先進行常壓、常溫運轉、跑合一段時間，使端面貼合得更加均勻后，再進行正常工況運轉使用；
3、工作中，密封腔內應充滿液體或被密封介質，保持端面潤滑，避免抽空及干磨擦現象。
4、當輸送介質溫度偏高、過低、易結晶或含有雜質、顆粒、易燃、易爆、有毒時，必須按照JB/T6629或API610標準中的管路系統采取相應的沖洗、冷卻、過濾、阻封等措施，以保證機械密封的正常運行。
2、正常使用前，先進行常壓、常溫運轉、跑合一段時間，使端面貼合得更加均勻后，再進行正常工況運轉使用；
3、工作中，密封腔內應充滿液體或被密封介質，保持端面潤滑，避免抽空及干磨擦現象。
4、當輸送介質溫度偏高、過低、易結晶或含有雜質、顆粒、易燃、易爆、有毒時，必須按照JB/T6629或API610標準中的管路系統采取相應的沖洗、冷卻、過濾、阻封等措施，以保證機械密封的正常運行。
